Нужна схема вакуумных трубок VRIS
У меня в Ростове Мастера зажрались. И им не кайф делать такую работа.

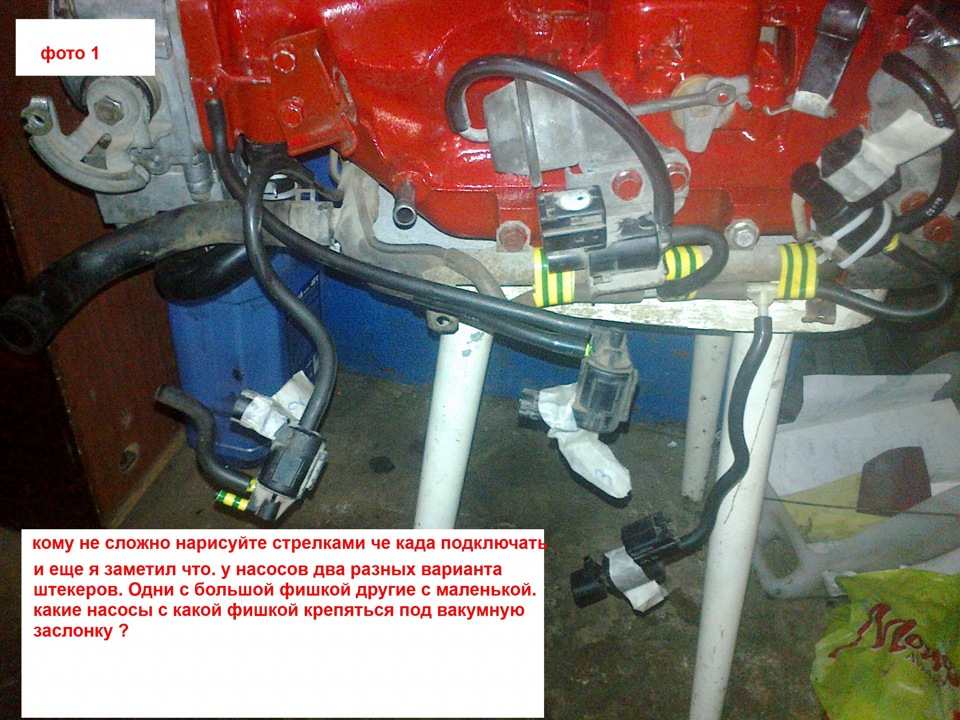

Помогите разобрать с вакуумной магистралью., EGR . какие насосики куда ставить. По схеме у меня не сходиться не хрена. я выложу фотки со штекерами попробуйте объяснить че к чему .
для облегчения объяснения фото прономировал
Помогите разобрать с вакуумной магистралью., EGR . какие насосики куда ставить. По схеме у меня не сходиться не хрена. я выложу фотки со штекерами попробуйте объяснить че к чему .
для облегчения объяснения фото прономировал
-
Vladimiren
- Почетный
- Сообщения: 753
- Зарегистрирован: 02 окт 2011, 01:55
- Модель машины: Xedos6
- Год выпуска: 1992
- Страна/город: Зерноград
- Имя: Владимир
Re: Vris/ EGR
Это не ЕГР ,это врисы(VRIS) -изменение длинны впускного коллектора, которые контролируют, начало их работы где то около 3х тыс об\мин ,по вакуумному соединению ребята давали подробные схемы где то(тема отчёт по замене клапанов системыVRIS)Но я думаю с этим и потом можно разобраться.По последней фото, похоже на штекера температурных датчиков, но если у тебя мотор как я уже говорил второго поколения, то и датчиков у тебя на один меньше ,может один свободный штекер остаться.Там нет насосов, это вакуумные диафрагмы и элекктроклапаны,разряжение с коллектора берётся,от ЕГР я тут ничего не увидел,кроме двух электроклапанов.
Последний раз редактировалось Vladimiren 10 янв 2013, 02:48, всего редактировалось 1 раз.
-
benya
- Почетный
- Сообщения: 626
- Зарегистрирован: 27 авг 2012, 00:26
- Модель машины: Xedos 6 KF Мех.
- Год выпуска: 1996
- Страна/город: Казахстан/Алма-Ата
- Имя: Вениамин
Re: Vris/ EGR
Может ты не ту схему использовал?
Попробуй эту...
Попробуй эту...
У вас нет необходимых прав для просмотра вложений в этом сообщении.
-
Vladimiren
- Почетный
- Сообщения: 753
- Зарегистрирован: 02 окт 2011, 01:55
- Модель машины: Xedos6
- Год выпуска: 1992
- Страна/город: Зерноград
- Имя: Владимир
Re: Vris/ EGR
Ну ваще сказка.
-
benya
- Почетный
- Сообщения: 626
- Зарегистрирован: 27 авг 2012, 00:26
- Модель машины: Xedos 6 KF Мех.
- Год выпуска: 1996
- Страна/город: Казахстан/Алма-Ата
- Имя: Вениамин
Re: Vris/ EGR
А чё ?
Кстати надо сказать, что в реальности соленоид от красной магистрали
находится возле короба возд. фильтра, а фиолетовенькая магистраль
не уходит куда то в право, а входит в маленькое колено.
Собственно там рядом других пипсиков то и нет.
Кстати надо сказать, что в реальности соленоид от красной магистрали
находится возле короба возд. фильтра, а фиолетовенькая магистраль
не уходит куда то в право, а входит в маленькое колено.
Собственно там рядом других пипсиков то и нет.
-
BestMusic
- Новичок
- Сообщения: 104
- Зарегистрирован: 02 авг 2012, 23:47
- Модель машины: mazda xedos 6
- Год выпуска: 1992
- Страна/город: Ростов-на-Дону
- Имя: Олег
Re: Vris/ EGR
спасибо. во боли мение что то разъясняетсяbenya писал(а):А чё ?
Кстати надо сказать, что в реальности соленоид от красной магистрали
находится возле короба возд. фильтра, а фиолетовенькая магистраль
не уходит куда то в право, а входит в маленькое колено.
Собственно там рядом других пипсиков то и нет.
